Щити поверхові ЩП

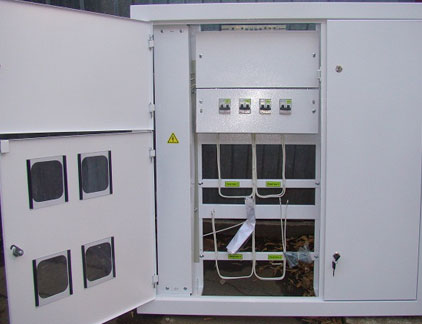

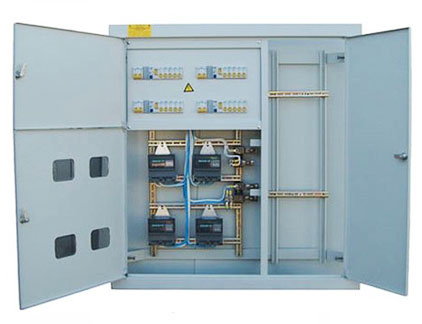

Металоконструкція щита поверхового серії ЩП складається з без каркасної зварної конструкції і передбачає наявність трьох відсіків:

• абонентській відсік, в якому встановлюються захисна апаратура;

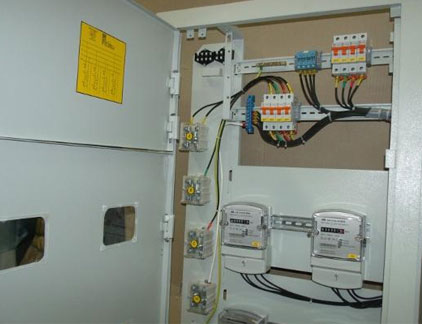

• відсік обліку, в якому встановлюються одно або трьохфазні електричні лічильники;
• слабкострумовий відсік для розміщення пристроїв телефонної, радіотрансляційної і телевізійних мереж.

Щити призначенні для встановлення в нішах 900x900x140 мм. Кількість пристроїв захисного відключення, диференціальних реле, номінали ввідних апаратів і апаратів для захисту відходящих ліній визначається при оформленні замовлення. Ввід в щитах відбувається без розрізання магістралі 380/220 В.

Вимоги безпеки відповідають ГОСТ 12.2.007.0 і ГОСТ 22789, вимогам ПУЕ, «Правилам технічної експлуатації споживача», а також пожежним вимогам згідно ГОСТ 12.1.004.

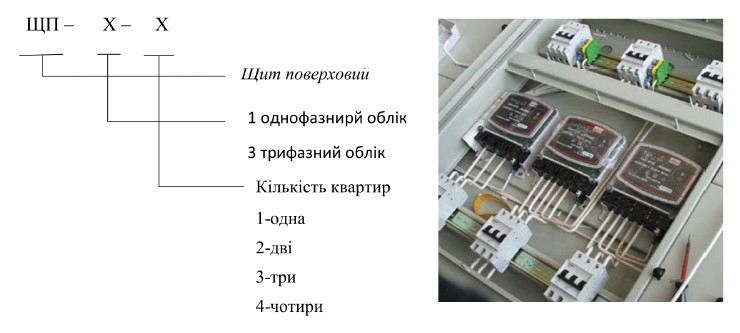

Структура умовного позначення

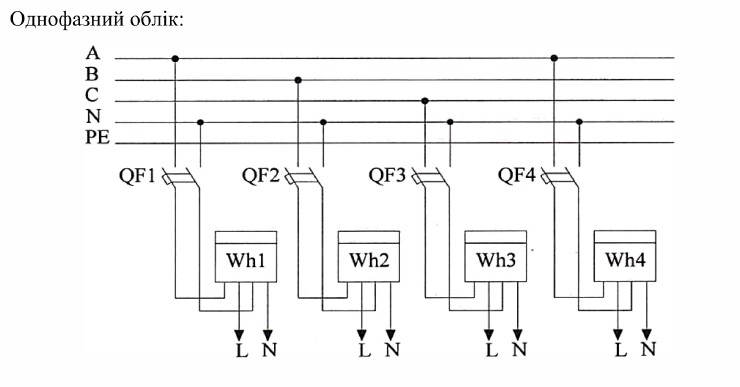

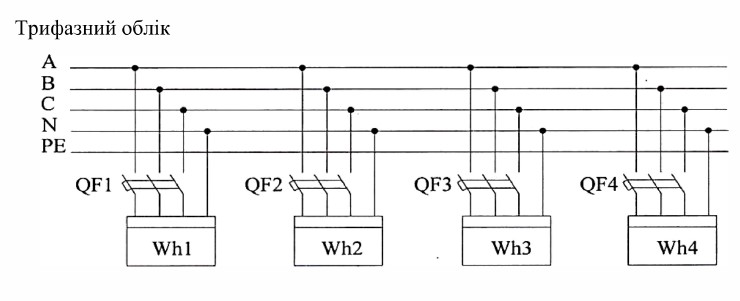

Електричні схеми поверхових щитів
