Підстанції трансформаторні комплектні міських мереж КТПмм 100…1000/10(6)/0,4

Задати питання Перетелефонуйте мені

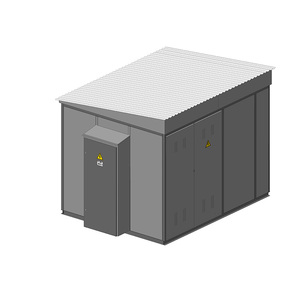

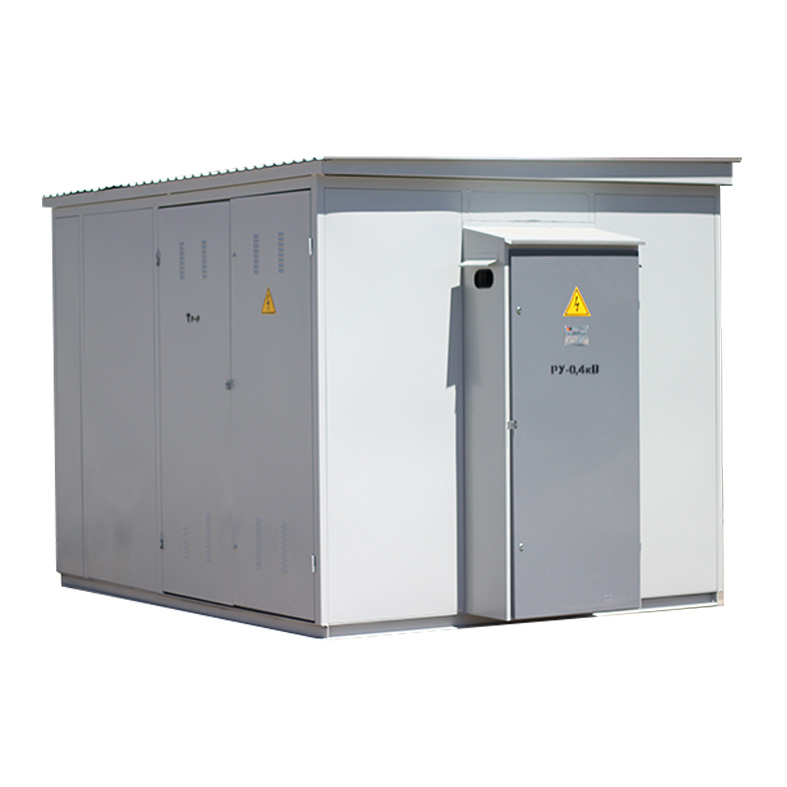

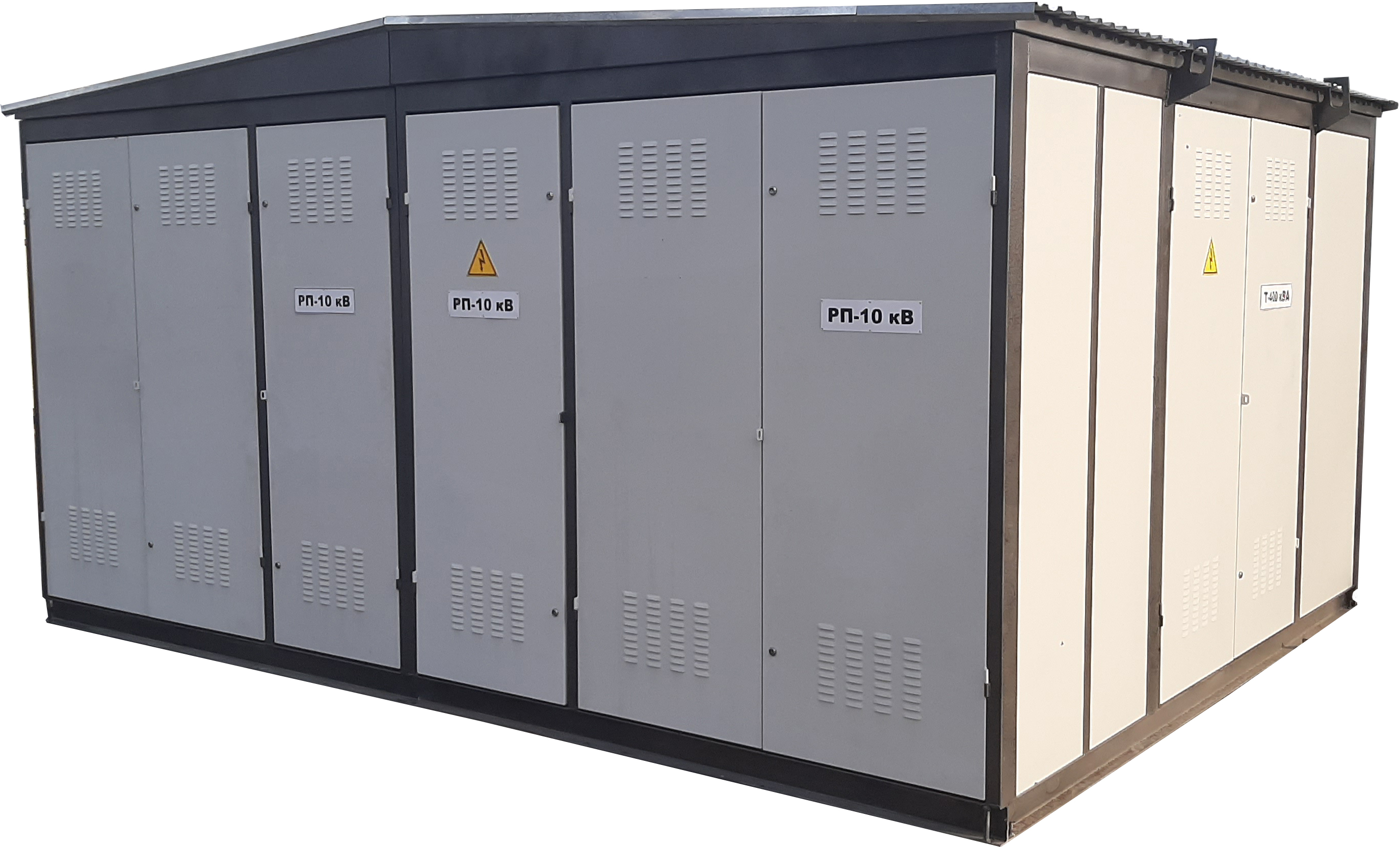

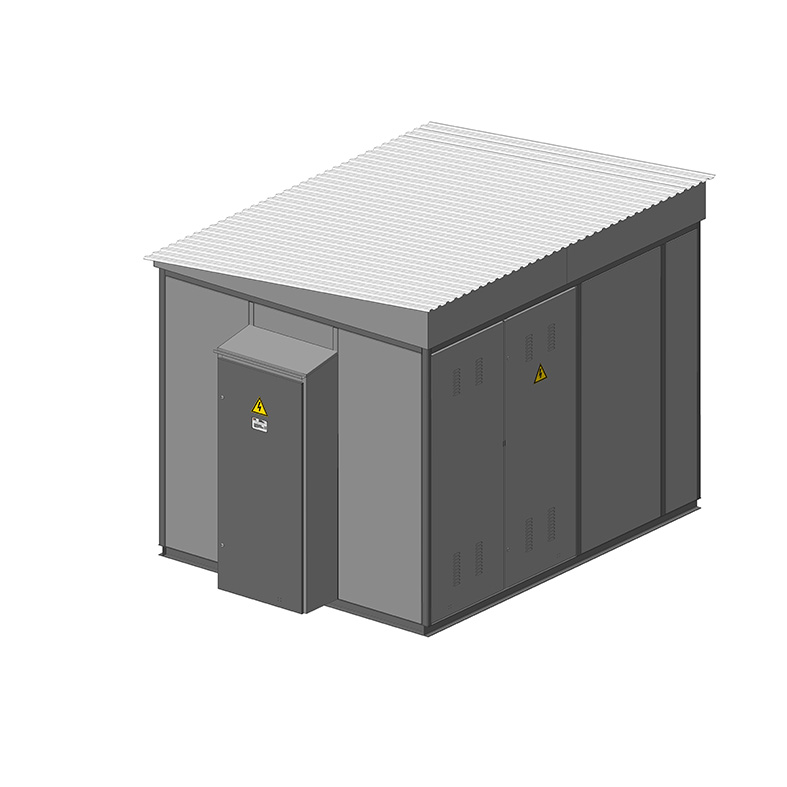

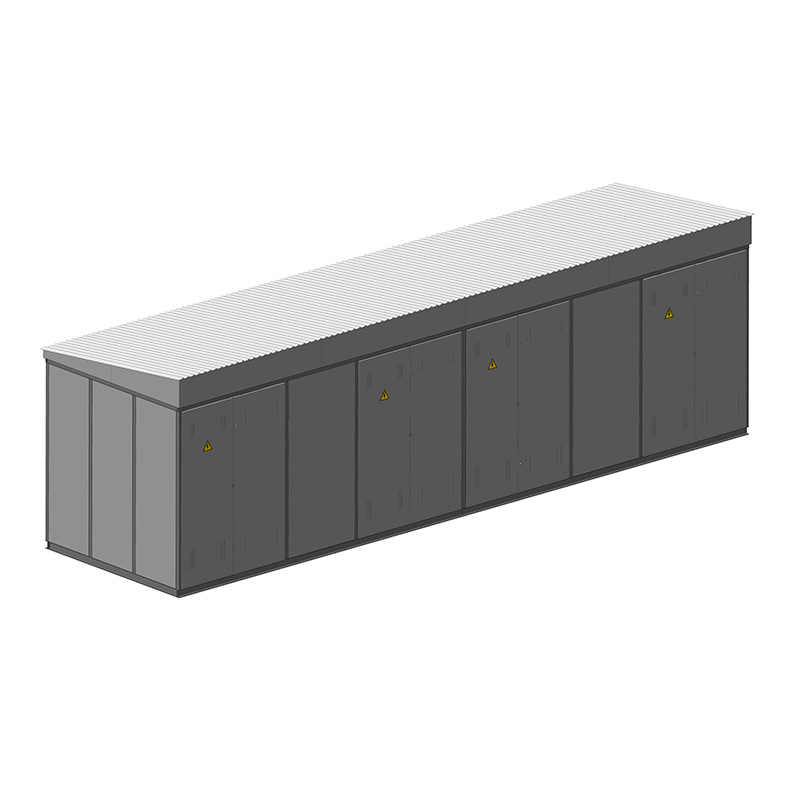

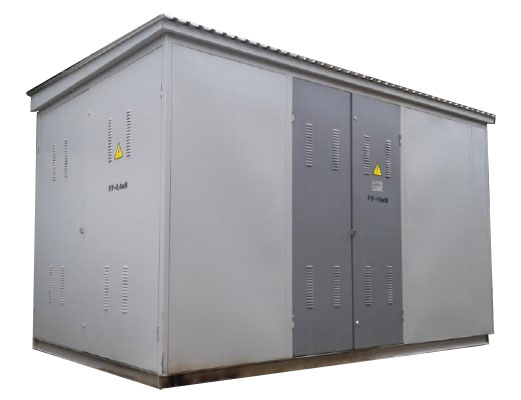

Комплектні трансформаторні підстанції – КТПММ зовнішнього встановлення прохідного та тупикового типу на напругу до 10(6)кВ потужністю 100-1000кВА призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50Гц при номінальній напрузі 0,4кВ в районах з помірним кліматом (від -450Сдо +400С).

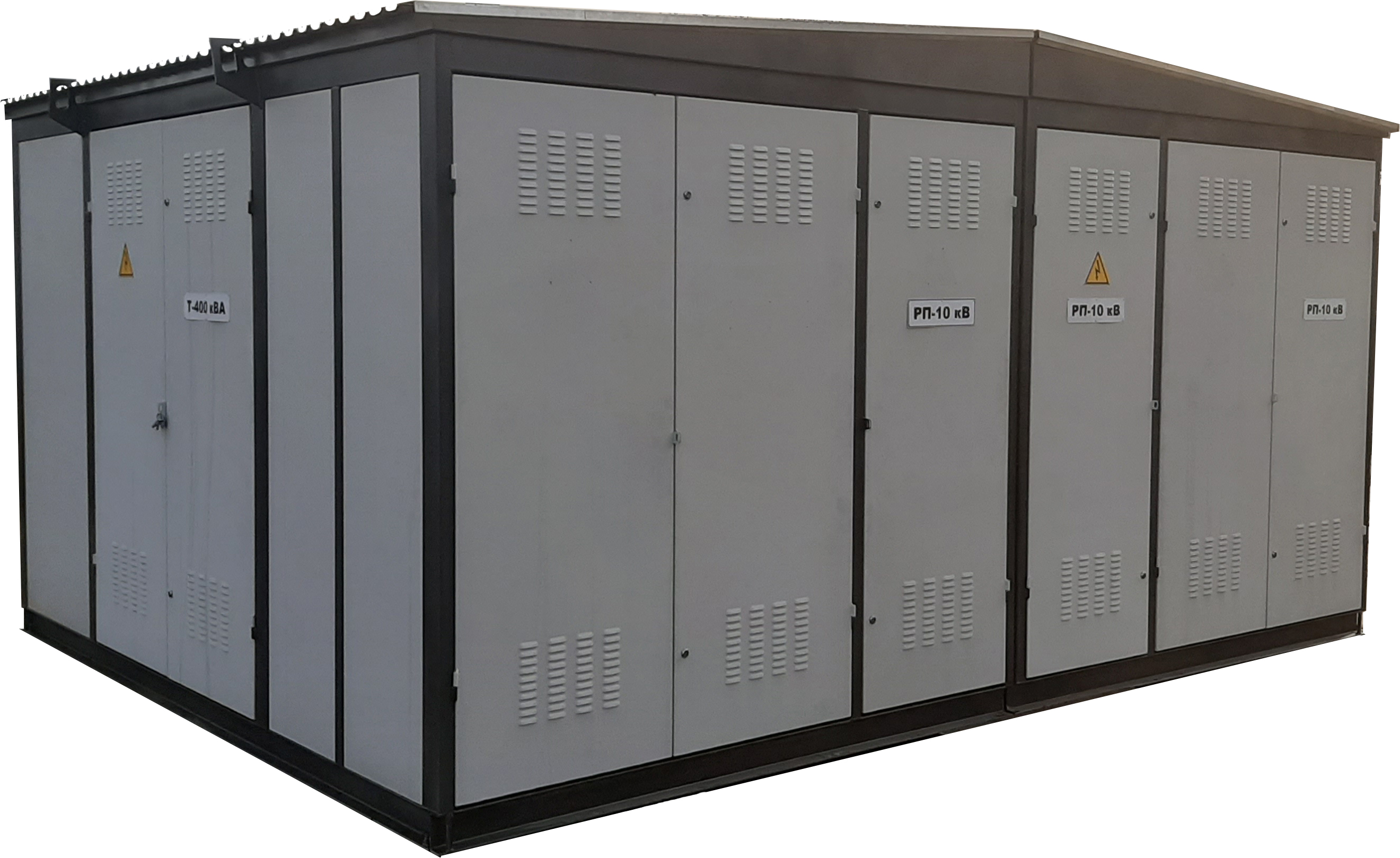

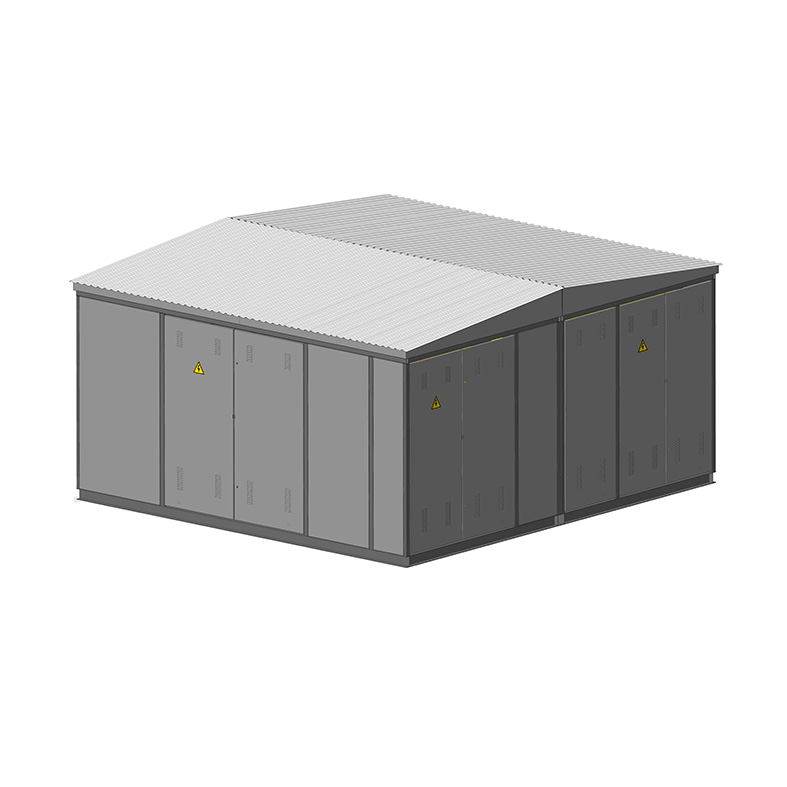

Рама КТПММ обшита оцинкованим та пофарбованим металопрофілем (2КТПММ – в двох корпусах) з вмонтованим в нього одним силовим трансформатором (або двома силовими трансформаторами – 2КТПММ) , камерами з сторони високої (ВН) і низької напруги (НН). Вони замінюють підстанції, що збираються на місці монтажу з окремих комірок КЗО, панелей ЩО та ін.

Загальна інформація
Технічні характеристики

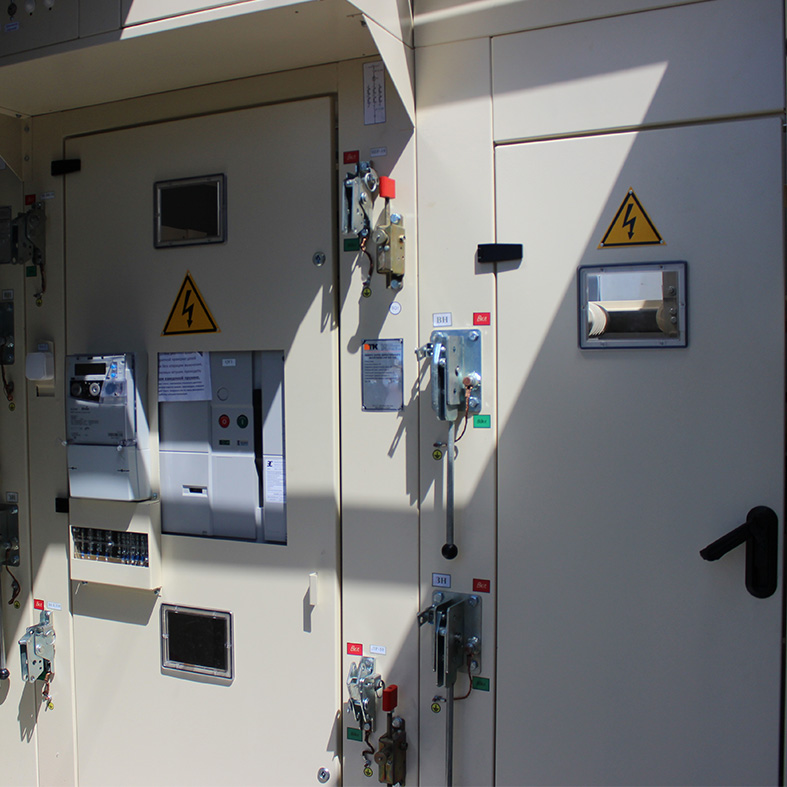

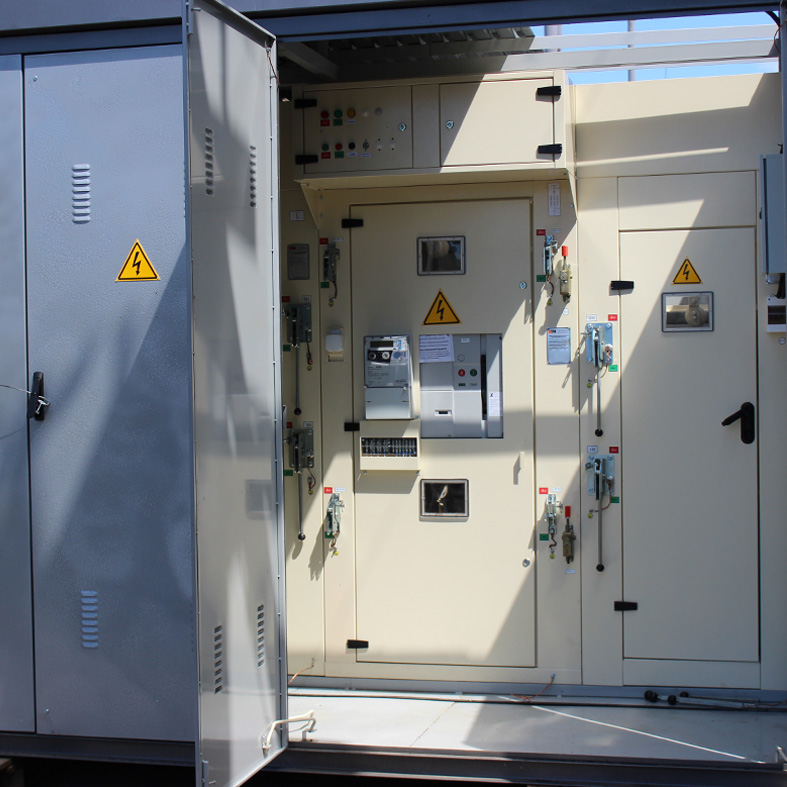

В високовольтних камерах встановлені два вимикачі навантаження ВНВ з пружинним приводом та один роз’єднувач РВЗ (можливе встановлення трьох вимикачів ВНВ по бажанню замовника). В шафі НН встановлені рубильник із запобіжниками або автоматичні вимикачі.

Вводи з сторони ВН – повітряні або кабельні, виводи НН – кабельні.

КТПММ монтується на фундаменті.

КТПММ виконано згідно ГОСТ – 14695.

Кліматичне виконання і категорія розміщення згідно У1 по ГОСТ 15150

КТПММ виготовляються згідно ТУ У 27.1-35578441-001:2016.

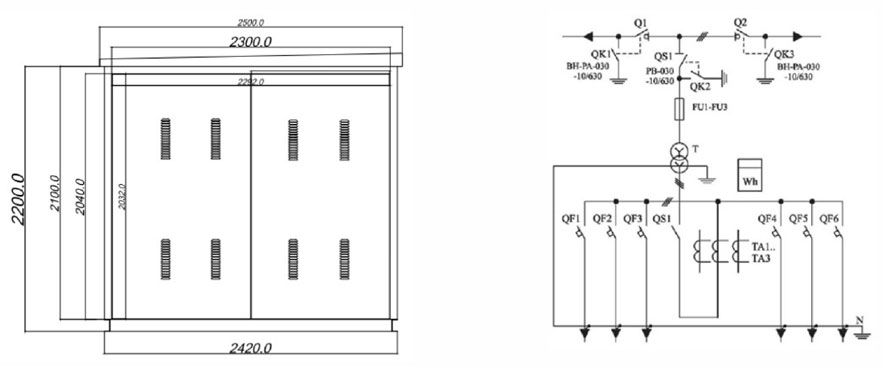

Схеми:

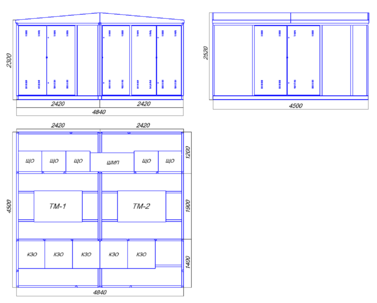

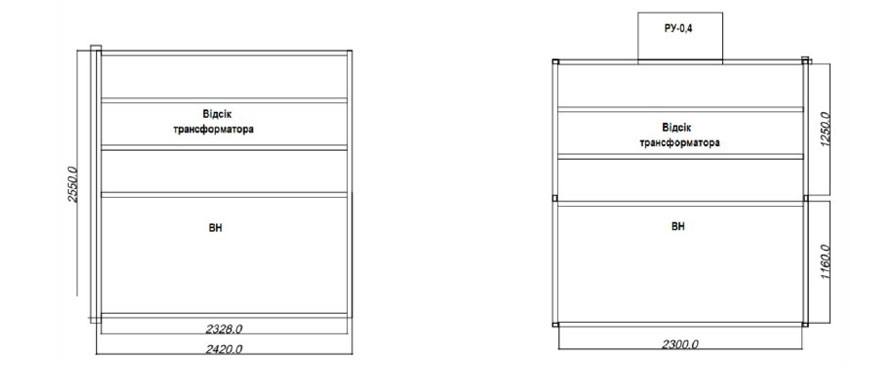

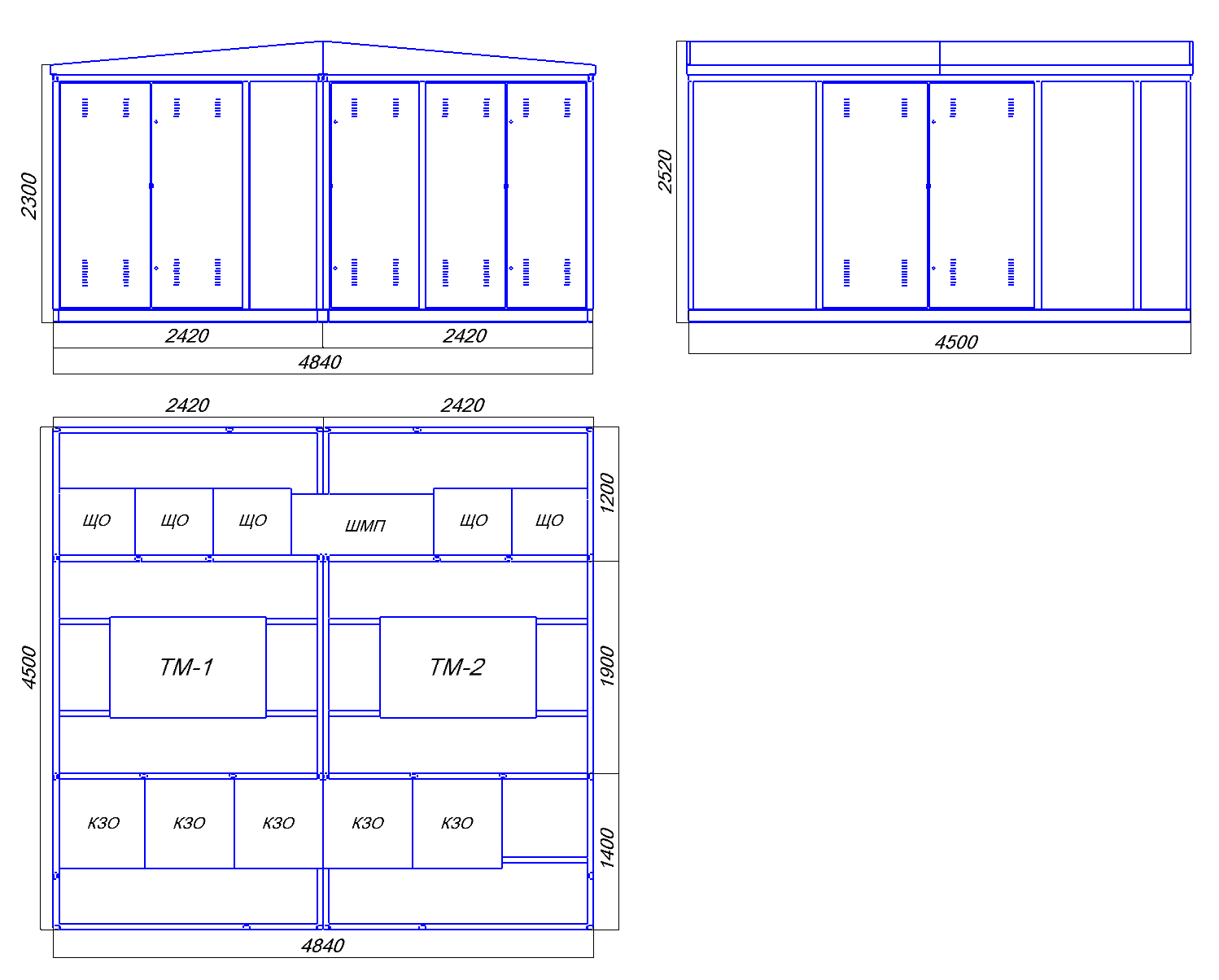

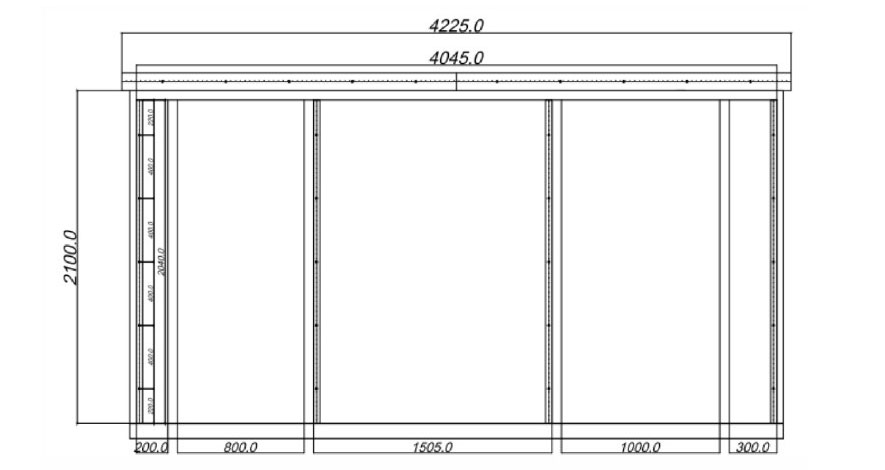

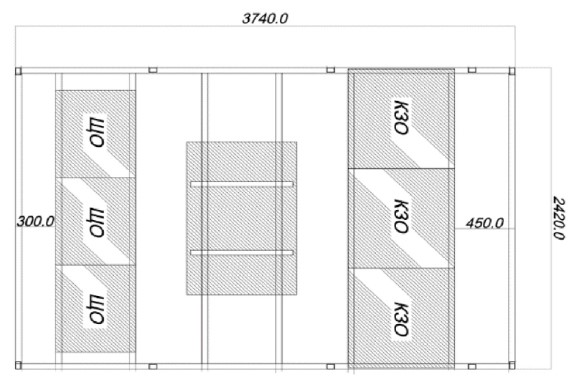

Каркас КТПММ 250...400/10(6)/0,4

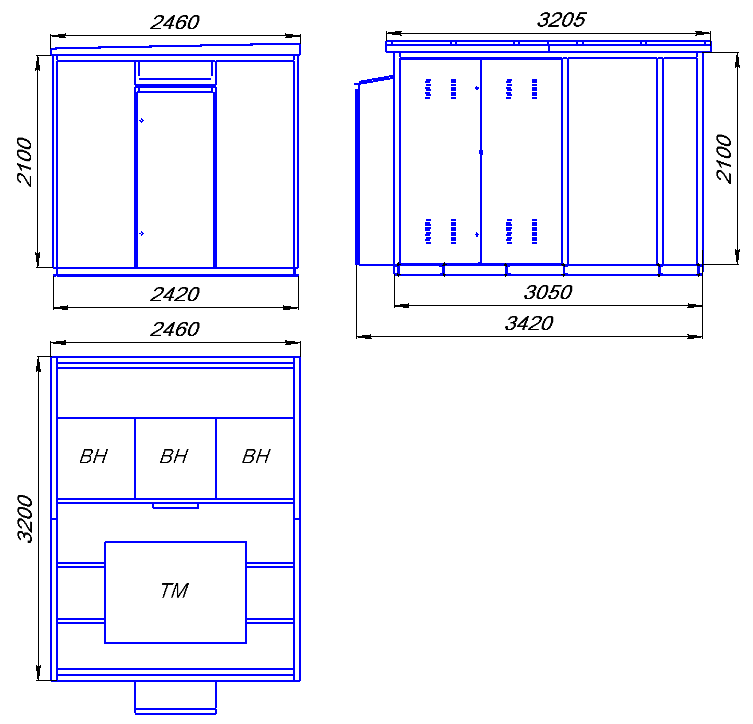

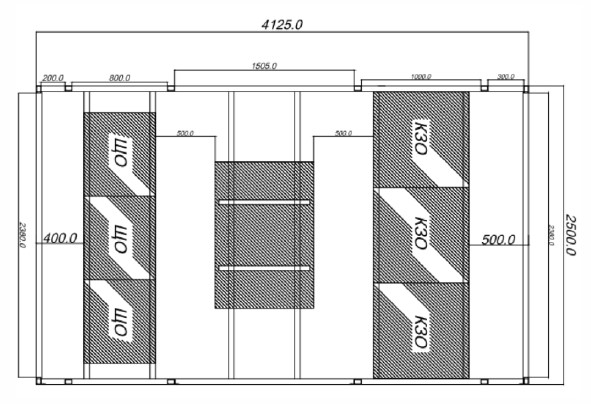

Каркас КТПММ 630...1000/10(6)/0,4

Тип підстанції	Потужність трансформатора, кВА	Напруга обмотки ВН, кВ	Напруга обмотки НН, кВ	Номінальний струм, А, к-сть підходящих ліній. шт	Маса, кг (орінтовно)
КТПММ	160	10(0,6)	0,4	100-1 250-2 400-2	2600
КТПММ	250	10(0,6)	0,4	250-3 400-2	2760
КТПММ	400	10(0,6)	0,4	100-2 250-2 400-2	2860
КТПММ	630	10(0,6)	0,4	100-2 250-4 400-2	2970
