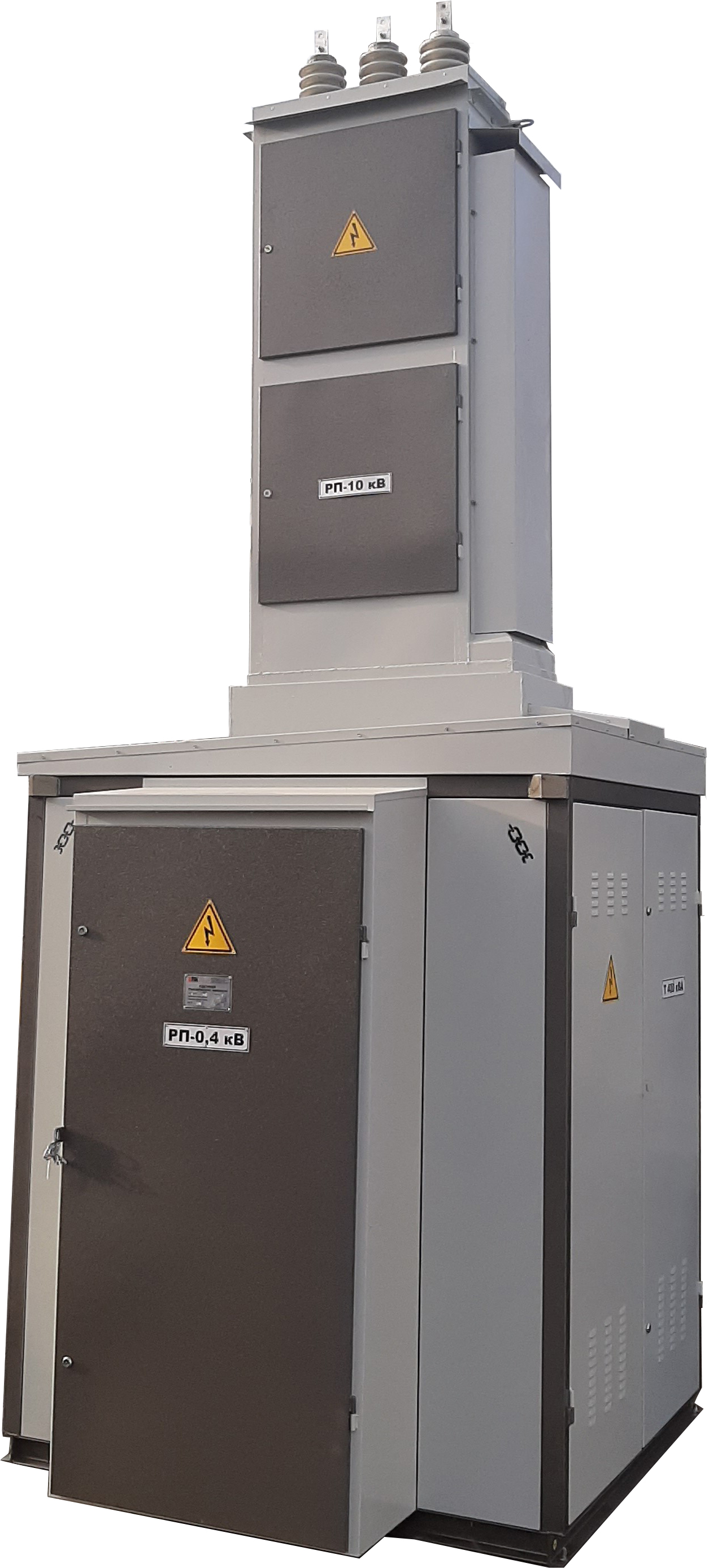

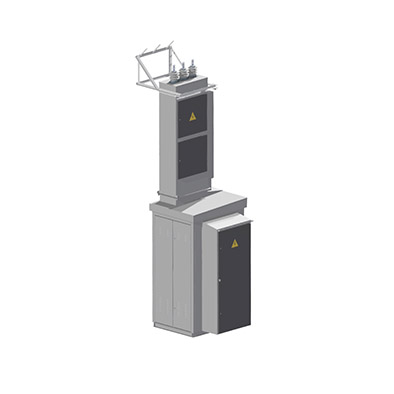

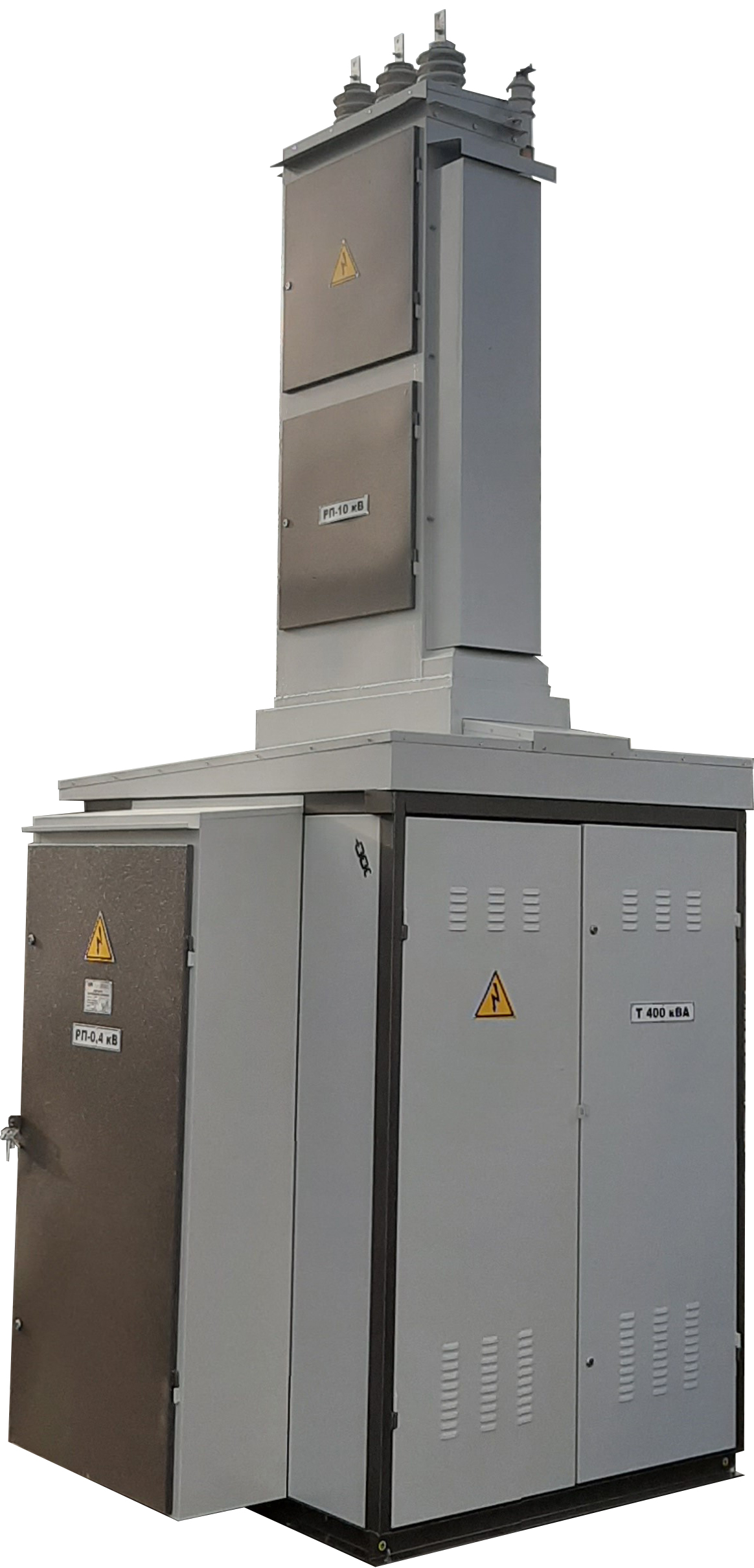

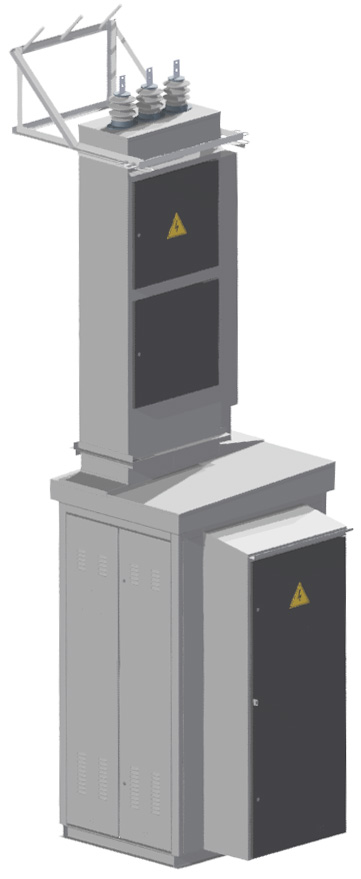

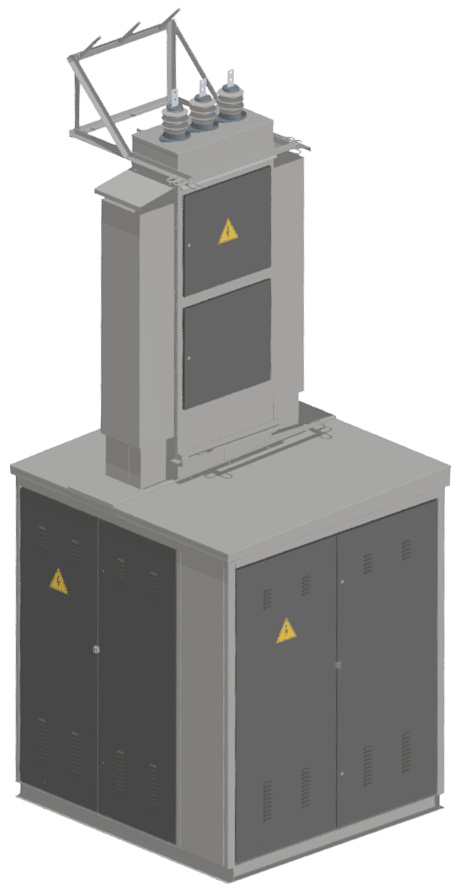

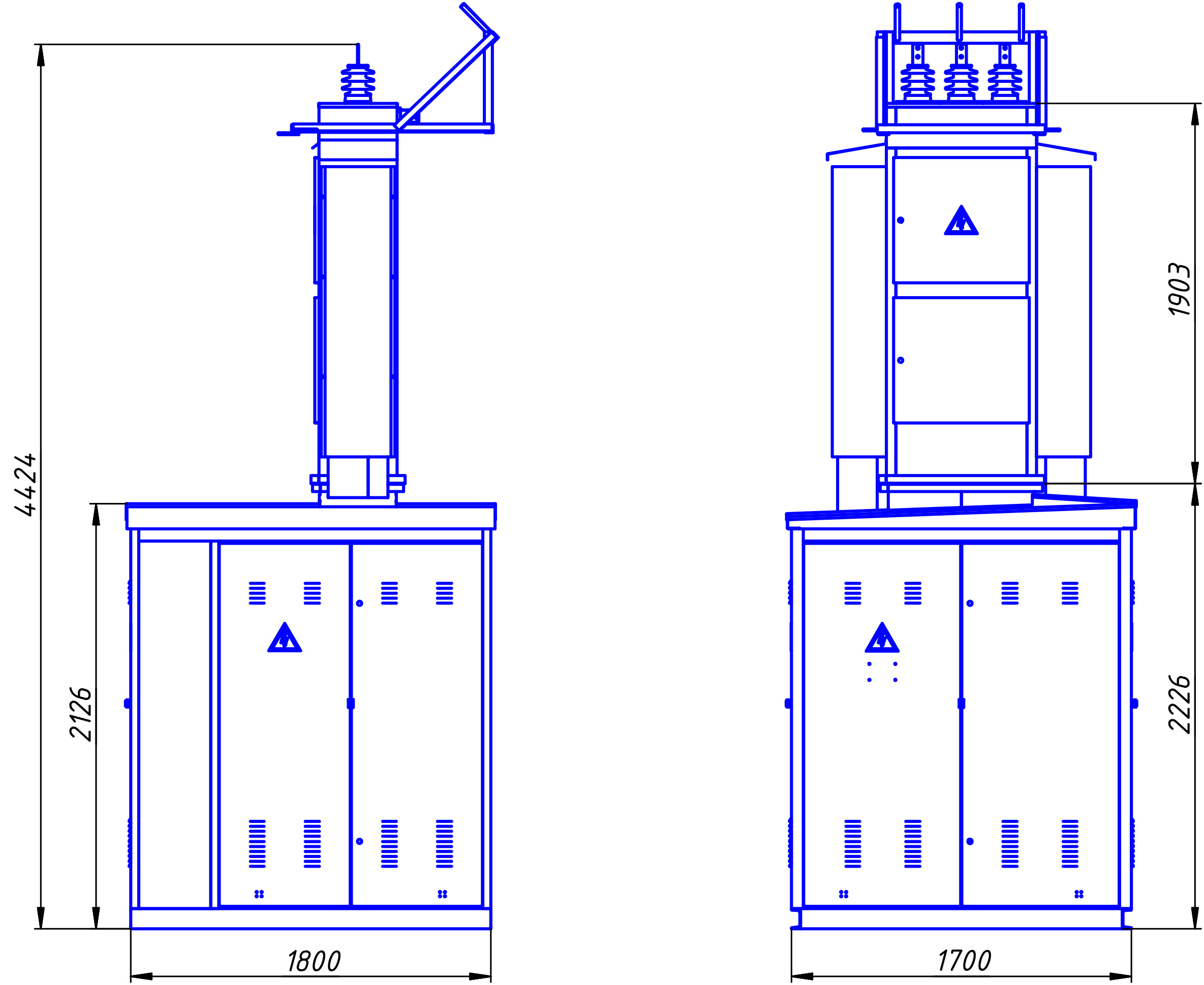

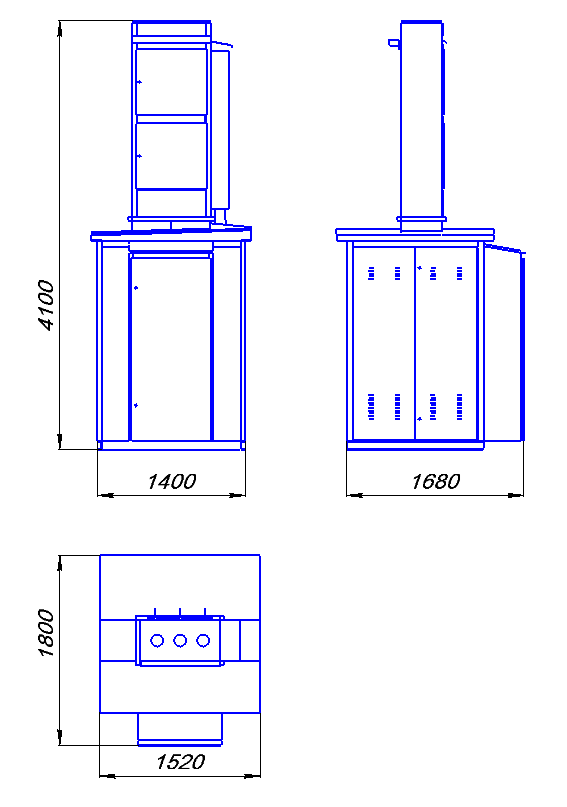

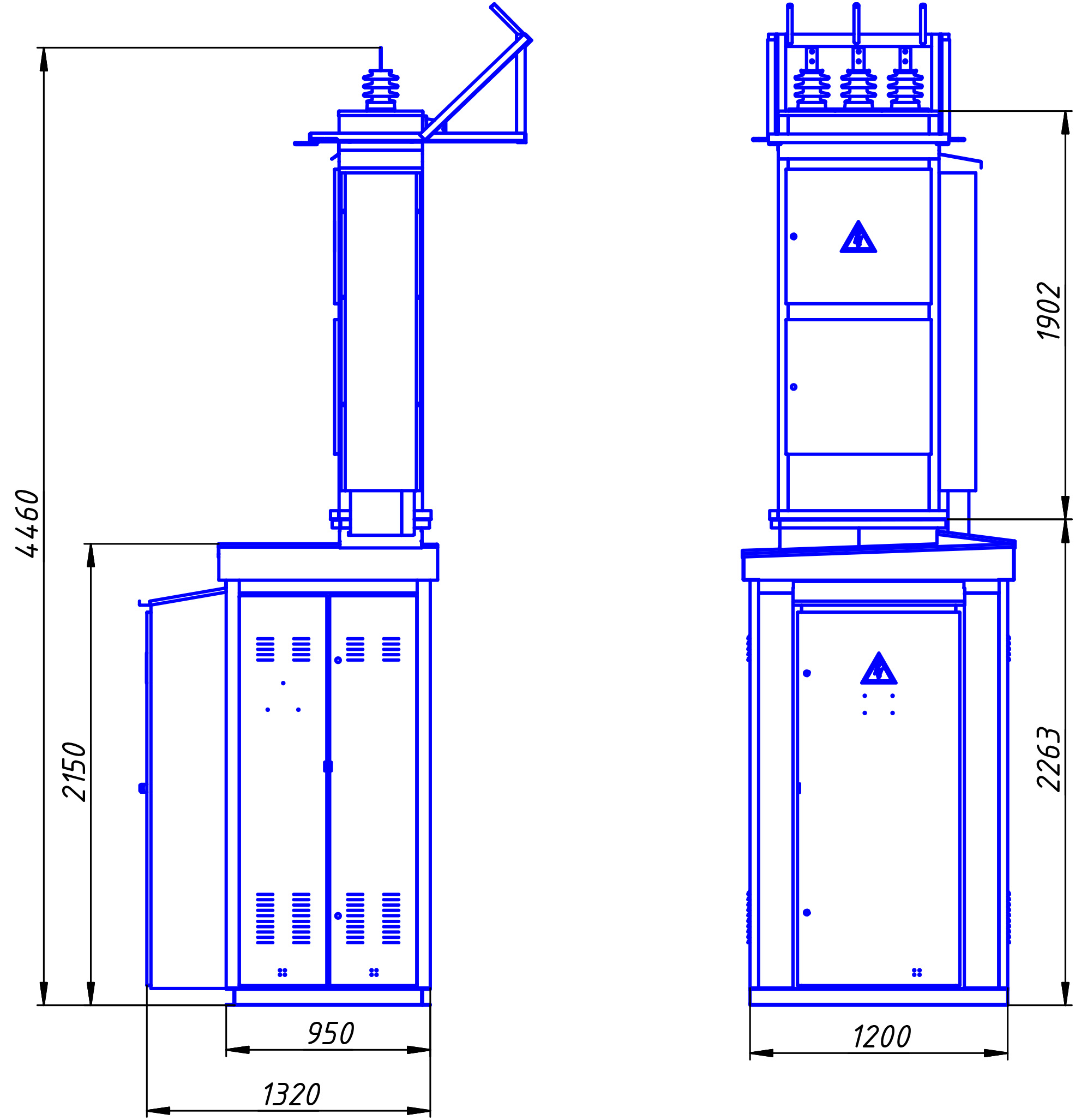

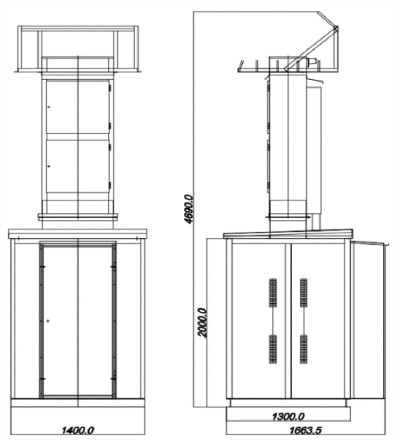

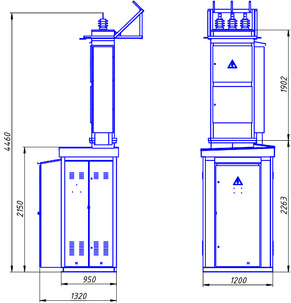

Підстанції трансформаторні комплектні КТП1(2) – 25…400/10(6)/0,4

Складові частини КТП являють собою міцну конструкцію, що забезпечує захист від впливу кліматичних факторів на вбудовані апарати, елементи шинопроводів і т.п., а також умови для їх безпечного обслуговування та експлуатації.

Крім ліній, що відходять від споживачів, виконаних на плавких вставках або автоматичних вимикачах, в КТП можуть бути встановлені (за бажанням замовника) блок автоматичного управління та електричні апарати ліній зовнішнього освітлення.

У конструкції КТП передбачений вивід або повітряних або кабельних ліній, що відходять НН. Спеціальна конструкція КТП (опція) допускає одночасну організацію повітряних і кабельних ліній, що відходять НН.

КТП працює в тривалому режимі при періодичному обслуговуванні

Структура умовного позначення КТП
1        2    3     4    5   6       7            8
КТП - 1 – Х – Х – Х/0,4 – ХХ – УХЛ1

• 1 - комплектна трансформаторна підстанція
• 2 - 1 КТП тупикового типу
• 3 - виконання введення на стороні НН
• В - повітряний
• К - кабельний
• 4 - потужність трансформатора, кВа
• 5 - клас напруги трансформатора, кВ
• 6 - номінальна напруга на стороні НН, в кВ
• 7 - рік розробки документації
• 8 - кліматичне виконання і категорія розміщення згідно ГОСТ 15150-69

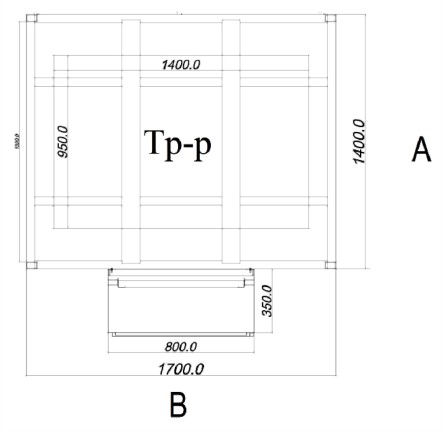

КТП1(2) монтується на фундаменті або бетоні блоки.

КТП1(2) виконано згідно ДСТУ – 14695.

Кліматичне виконання і категорія розміщення згідно У1 по ДСТУ - 15150

КТП1(2) виготовляються згідно ТУ У 27.1-35578441-001:2016.

*- Маса КТП 1 (тупикового тпу) з високовольтним кабельним вводом відповідає масі КТП 2 (прохідного типу) відповідної потужності.
