Панелі розподільчих щитів ЩО 16

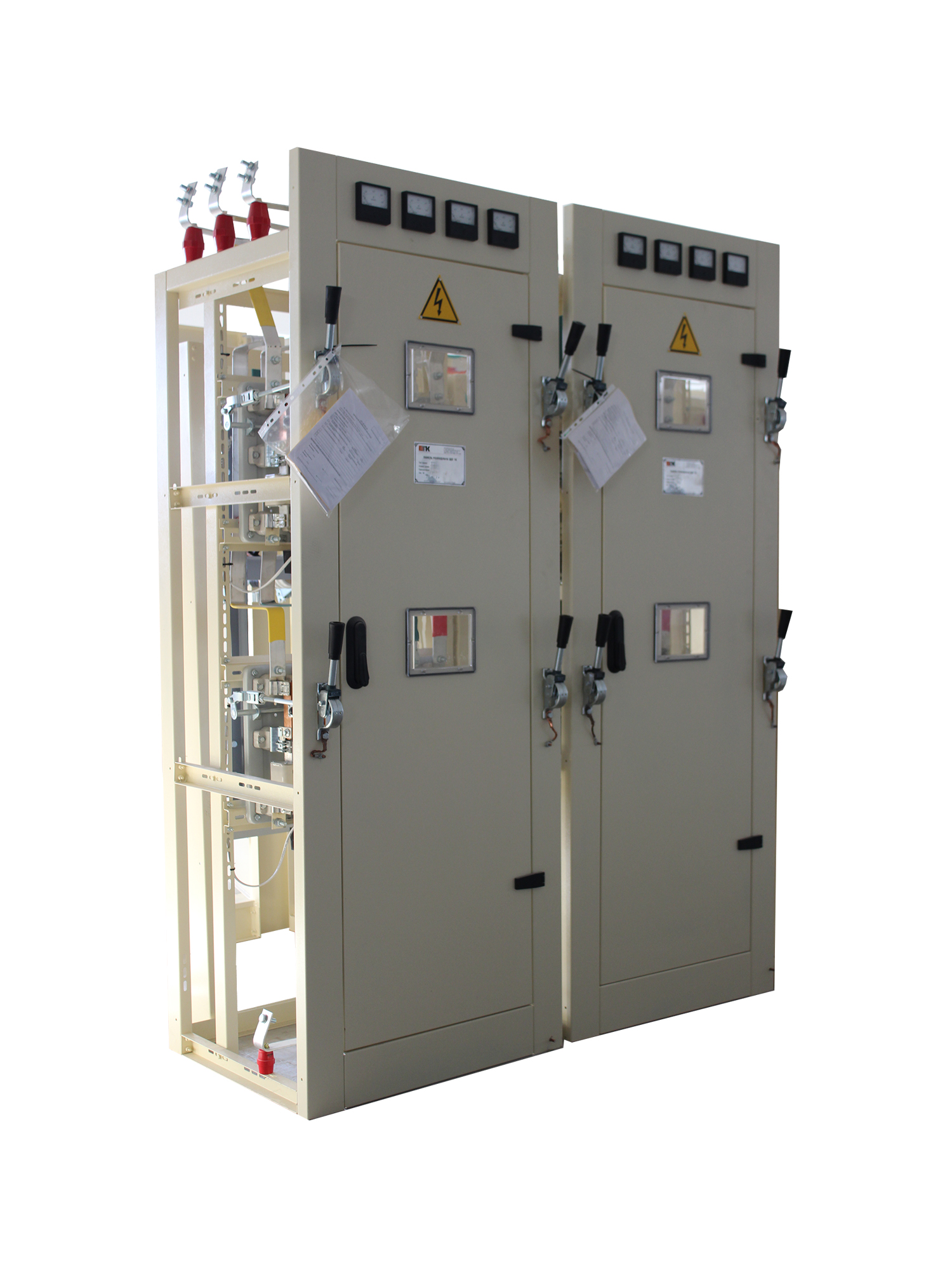

Панелі розподільчих щитів ЩО 16 призначені для прийому та розподілу електроенергії трифазного змінного струму, частотою 50 Гц при напрузі до 0,66 кВ і захисту відходящих ліній від перевантаження і струмів короткого замикання. ЩО призначені для роботи при температурі навколишнього повітря від -10 до +35°С

По ступеню захисту панелі виготовляються двох виконань (перша цифра в позначенні панелей):

  1. відкрите (ступінь захисту ІР 00 по ГОСТ 14254-80, з сторони фасаду - ІР 20).
  2. шафове (ступінь захисту ІР 20, з сторони дна - ІР 00).

По призначенню панелі поділяються на (друга цифра в позначенні панелі):

  1. ввідні,
  2. секційні,
  3. розподільчі та ввідно-розподільчі,
  4. допоміжні,
  5. шинні мости.

 Позначення скорочень

В колонці «призн.»
вв. - ввідний;
сек. - секційний;
лін. - лінійний (відходящих ліній);
гр. - груповий;
В колонці «виконання»:
вик. - викатне виконання;
стац. - стаціонарне виконання;
руч. пр. - ручний привід;
ЕМП - електромагнітний привід;
МР - мотор-редуктор;
В колонці «примітки»:
шин. вв. - ввід шиною;
каб. вв. - ввід кабелем;
з АВР - наявність схеми АВР
(автоматичний ввід резерву);
ТТ - трансформатори струму.

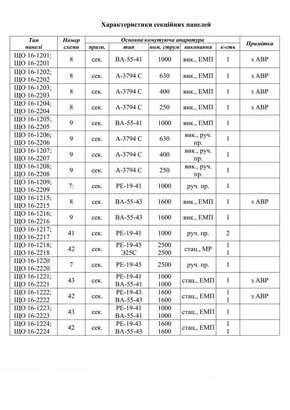

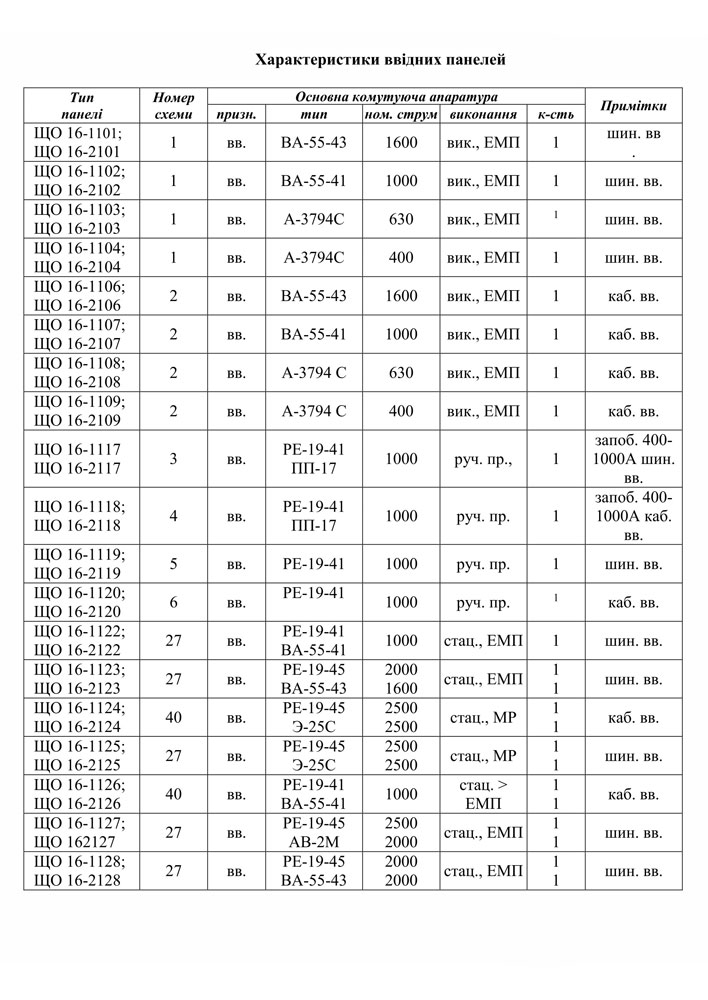

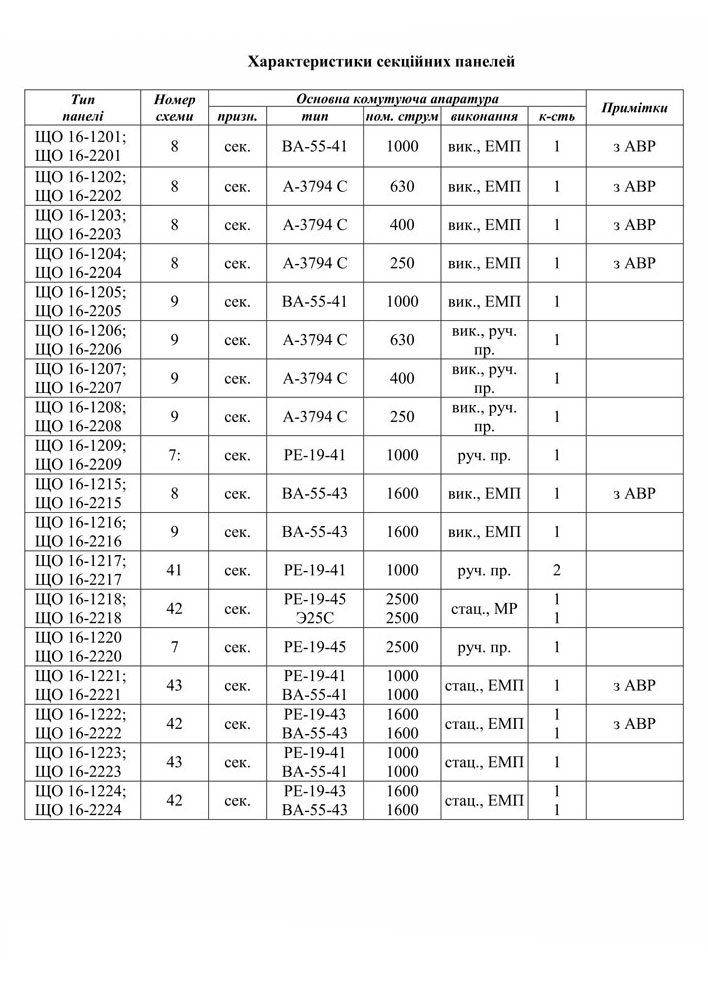

Характеристики ввідних і секційних панелей

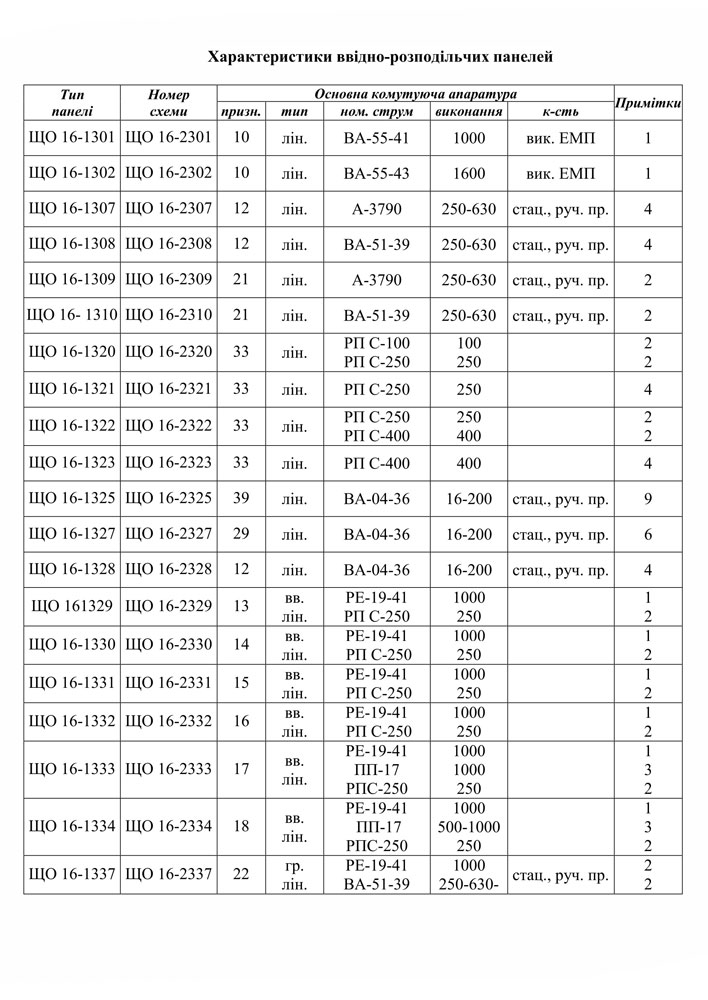

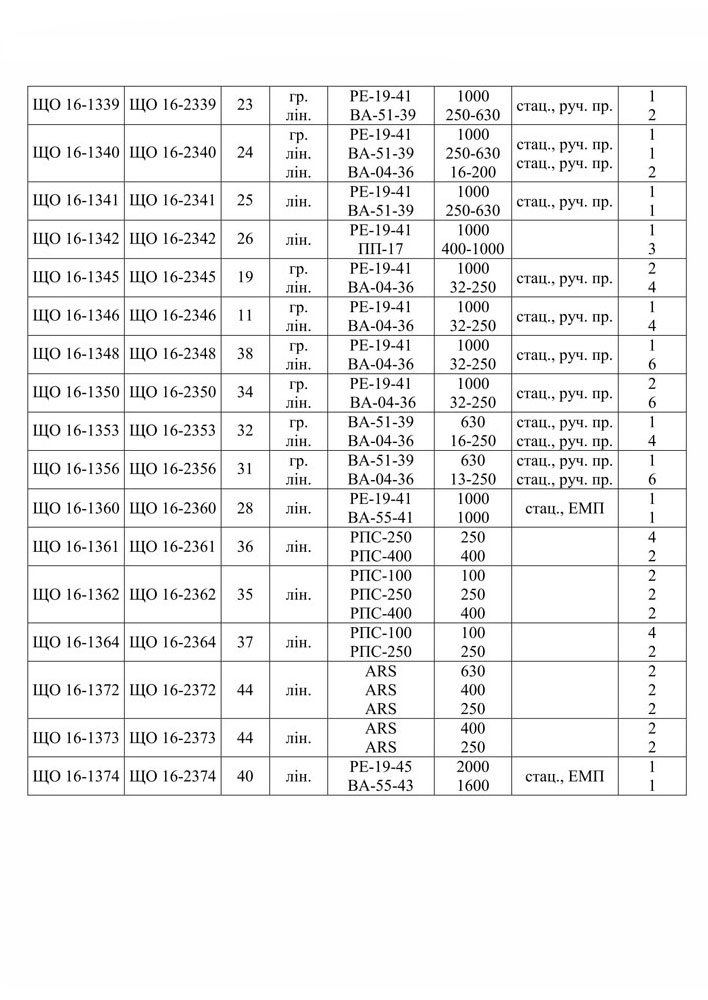

Характеристики ввідно-розподільчих панелей

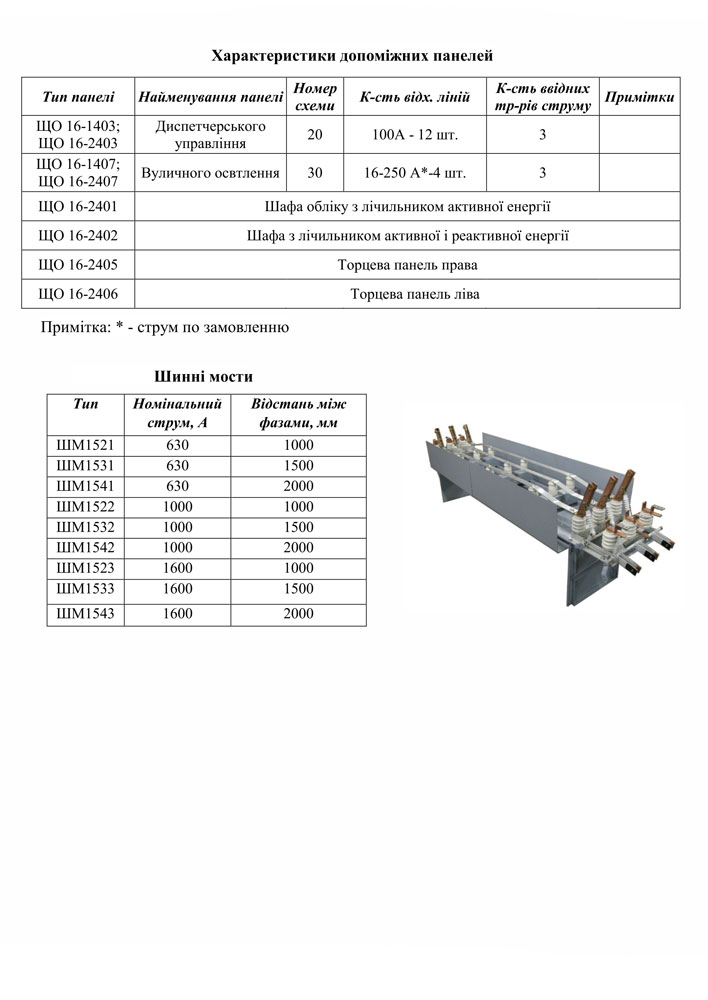

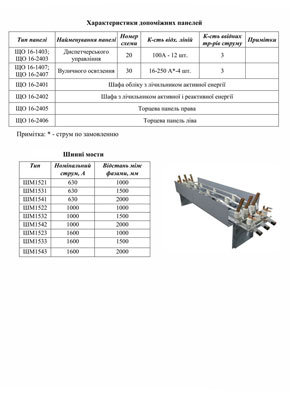

Характеристики допоміжних панелей

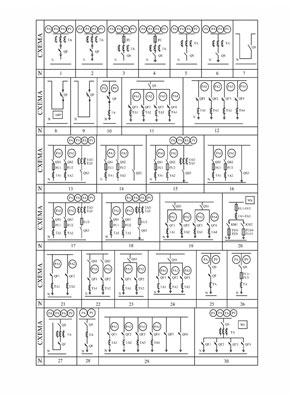

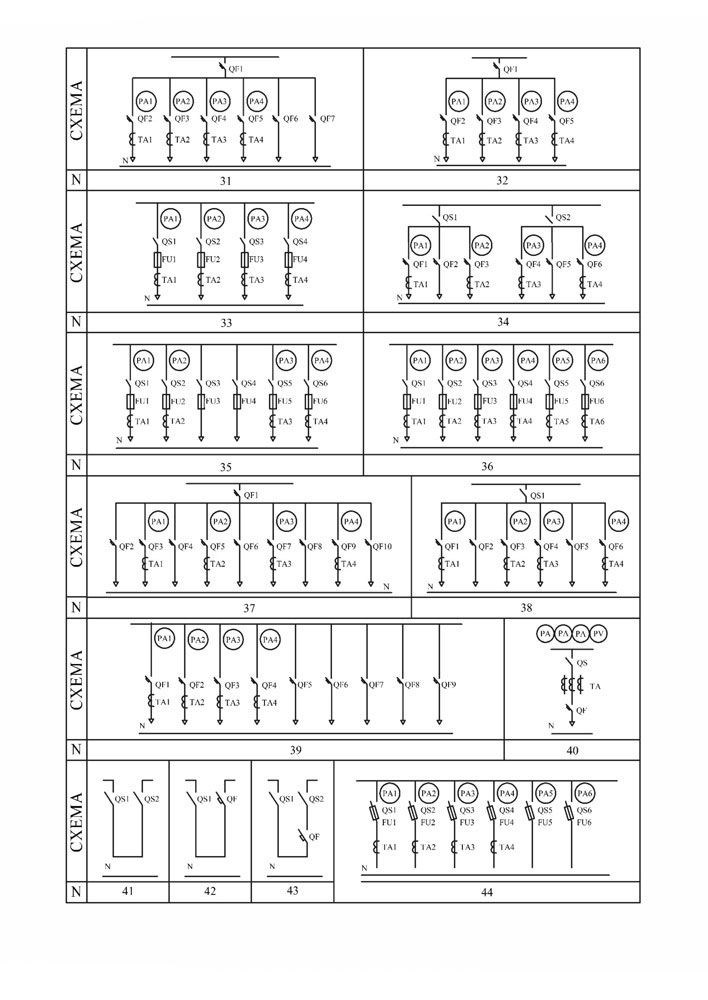

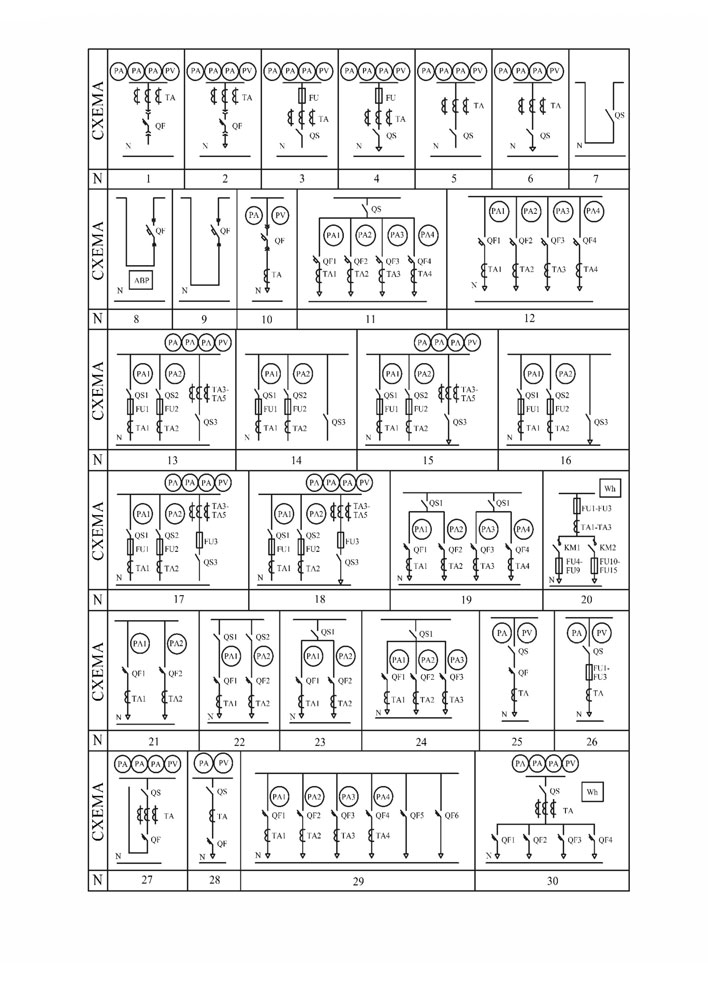

Схеми

Параметр Значення параметру
Напруга, кВ 0,22; 0,38; 0,66
Число відходящих ліній 1...9
Номінальний струм відходящих ліній, А 16...200; 160...630; 1000; 1600
Номінальний струм ввідних панелей, А 400; 630; 1000; 1600; 2500
Стійкість збірних шин при струмах короткого замикання кА.
динамічна
термічна на протязі 1с.

40
16
Габаритний розмір панелей, мм 700x600x2000
Габаритний розмір шаф обліку, мм 420x165x450(860)

Примітки:

  • ширина х глибина х висота
  • в дужках вказано висота шафи обліку з двома лічильниками (активним і реактивним)
