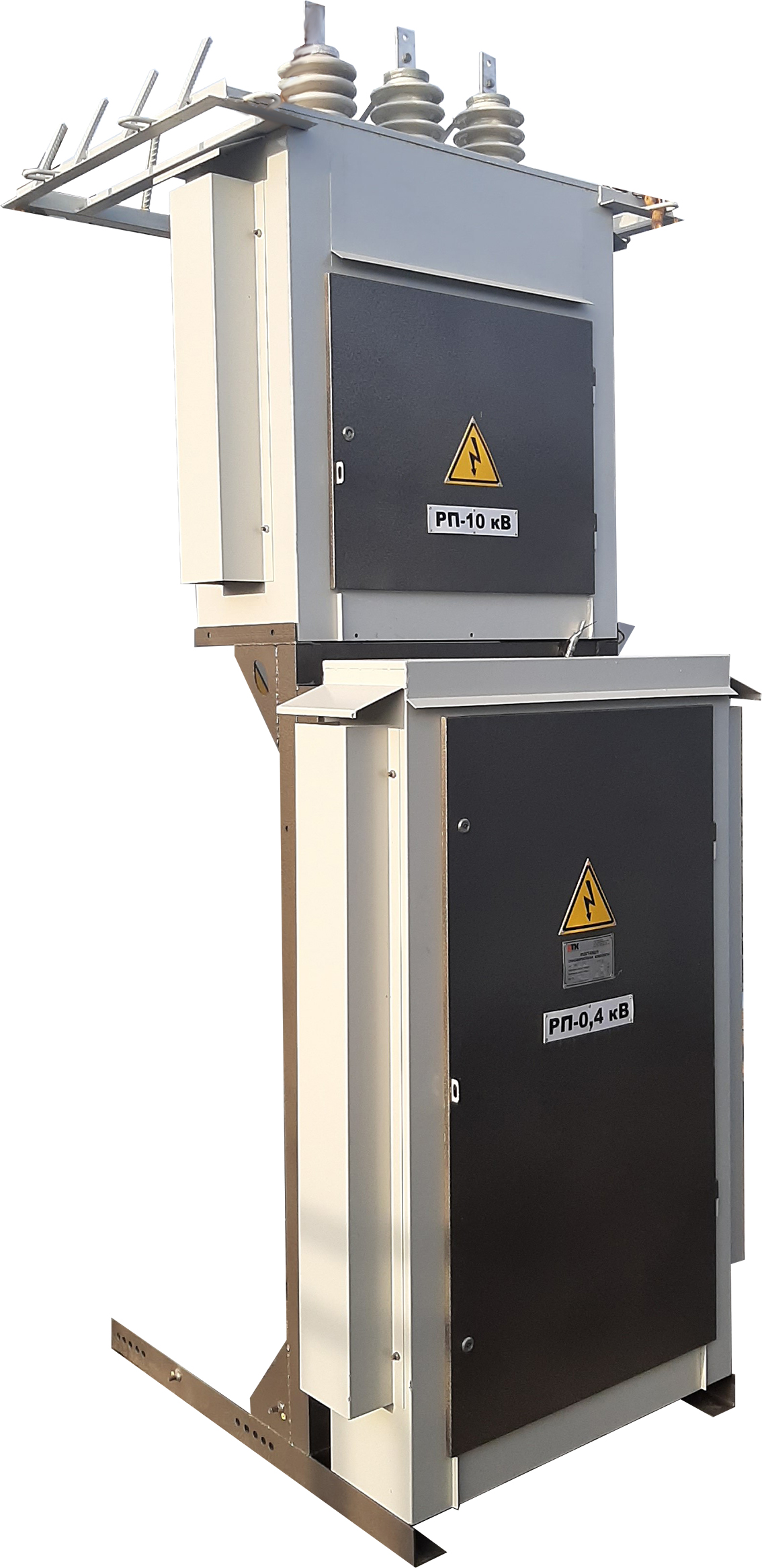

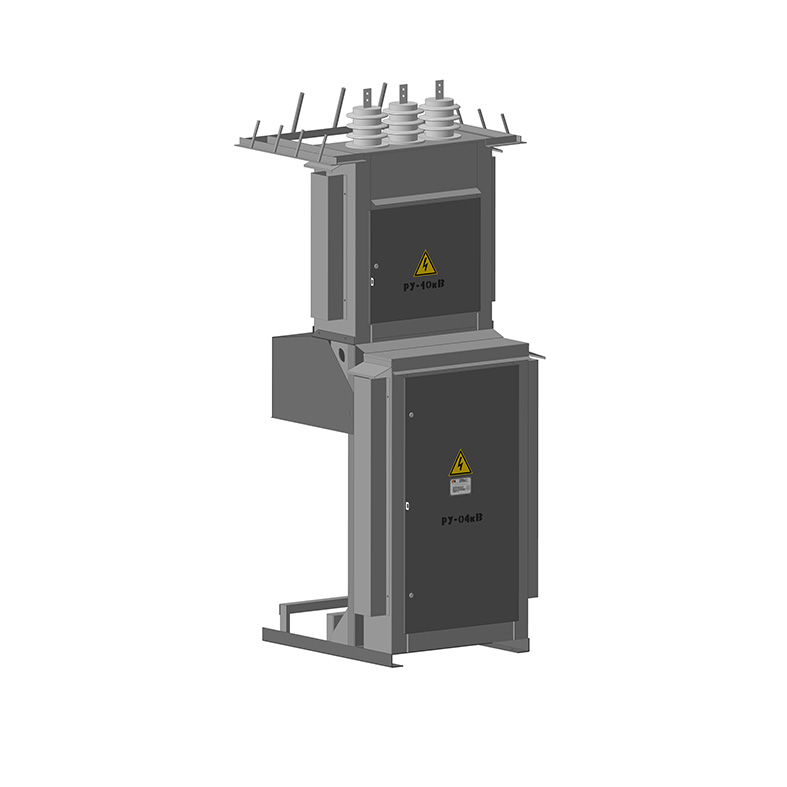

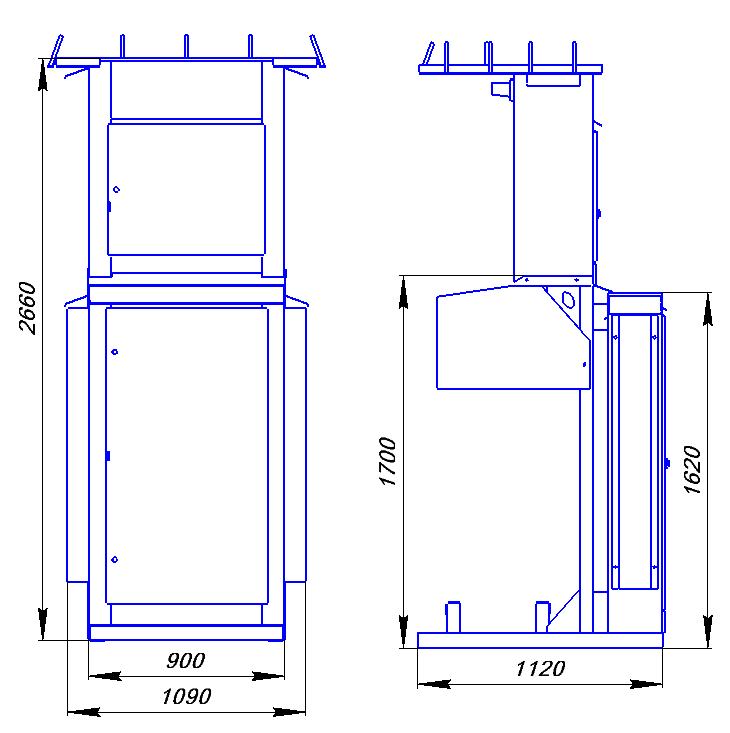

Комплектна щоглова трансформаторна підстанція КТПщ 25…250/10(6)/0,4

Складові частини КТП являють собою міцну конструкцію, що забезпечує захист від впливу кліматичних факторів на елементи електромонтажу і вбудовані апарати, а також умови для безпечного обслуговування та експлуатації. При роботі КТП забезпечує прийом, транзит, перетворення і розподіл електричної енергії. Крім ліній, що відходять до споживачів, виконаних на плавких вставках або автоматичних вимикачах, в КТП можуть бути встановлені (за бажанням замовника) блок автоматичного управління та електричні апарати ліній зовнішнього освітлення.

Для розширення можливості КТП в її конструкції передбачено виведення повітряних і кабельних ліній, що відходять НН.

КТПЩ виконано згідно ГОСТ – 14695.

Кліматичне виконання і категорія розміщення згідно У1 по ГОСТ 15150

КТПЩ виготовляються згідно ТУ У 27.1-35578441-001:2016.

Структура умовного позначення КТП:

1         2     3     4   5       6         7
КТП – Х – Х – Х/0,4 – ХХ – УХЛ1

• 1 – комплектна щоглова трансформаторна підстанція
• 2 - виконання введення на стороні НН
• В - повітряний
• К - кабельний
• 3 - потужність трансформатора, кВа
• 4 - клас напруги трансформатора, кВ
• 5 - номінальна напруга на стороні НН, в кВ
• 6 - рік розробки документації
• 7 - кліматичне виконання і категорія розміщення згідно ГОСТ 15150-69

Комплект поставки: згідно опитувального листа і специфікації на поставку.

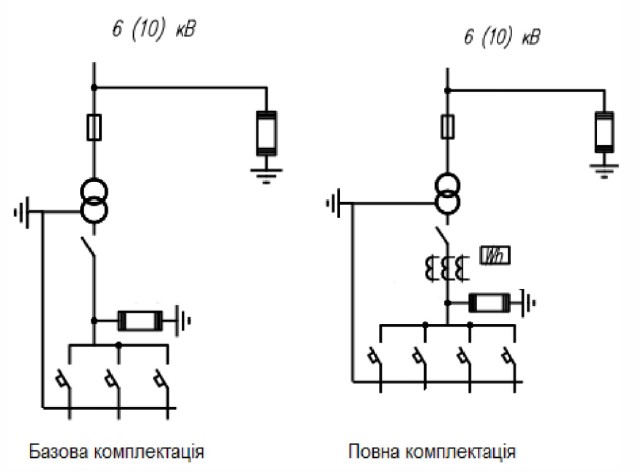

Однолінійна схема КТП
