Блочно-модульні комплектні трансформаторні підстанції 250…2500/10(6)/0,4 У1

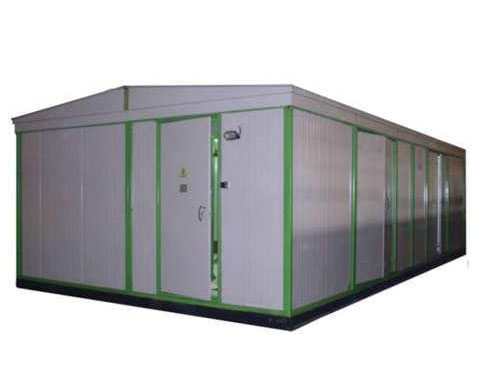

КТПБМ поставляється у вигляді декількох окремих функціональних модулів високої заводської готовності, що мають зручні для транспортування габарити. Конструкція модулів дозволяє швидко змонтувати їх в місці експлуатації в єдину цільну будівлю трансформаторної підстанції. Блочно-модульний корпус може також використовуватися як розподільчий пристрій РП 10(6)кВ.

Кожний модуль являє собою цільний металевий зварний каркас, обшитий із зовнішніх сторін і зверху утепленими панелями типу «Сандвіч». Двері відсіків металеві, подвійні з утепленням з мінвати. Підлога – утеплена.

Блочно-модульна будівля обладнана системами опалення, вентиляції, освітлення, що керуються автоматично та підтримують оптимальні умови всередині корпусу. Це забезпечує надійну безперебійну роботу встановленого сучасного обладнання, такого як: релейні захисти; системи обліку, контролю та автоматики; АСКОЕ; блоки безперебійного живлення; АВР тощо.

КТПБМ монтується на фундаменті.

Вводи зі сторони вищої напруги – повітряні або кабельні, виводи зі сторони низької напруги – повітряні або кабельні.

КТПБМ складається з наступних модулів:

1. Розподільчий пристрій з сторони високої напруги (РПВН), що може комплектуватись:
   • камери КЗО з вимикачами навантаження ВНВ або вакуумними вимикачами 10кВ;
   • пристрої КВ-1Ф і КВ-1ФК з вакуумними вимикачами 10кВ;
   • пристрої КВ-35 з вакуумними вимикачами 35кВ.
2. Трансформаторний відсік – один або два трансформатори.
3. Розподільчий пристрій низької напруги (РПНН), що може комплектуватись:
   • панелі ЩО з рубильниками та запобіжниками;
   • панелі ЩО з автоматичними вимикачами;
   • розподільчими шафами РШНН;
   • розподільчими пристроями
   • будь-яким низьковольтним обладнанням.
4. Відсік щитів релейного захисту і автоматики.

Переваги застосування КТПБМ:

• зручність транспортування;
• простота та швидкість монтажу та вводу в експлуатацію;
• теплоізоляція корпусу, можливість експлуатації в холодних умовах;
• надійність роботи вмонтованого обладнання;
• гарантована якість покриття.

Окрім типових варіантів виконання блочно-модульних КТП ми проектуємо та виготовляємо будь-які можливі варіанти, в залежності від електричних схем по стороні 10кВ та 0,4кВ, існуючих обмежень по габаритних розмірах, побажань щодо конкретних типів та виробників обладнання та інших параметрів.

Ефективним сучасним рішенням є проектування, виготовлення та поставка комплектних розподільчих пристроїв з використанням комірок напругою 10-35кВ у блочно-модульній споруді, яка поставляється із попередньо змонтованим обладнанням. Блочно-модульні споруди складаються з блоків, утеплених панелями типу «сандвіч», які транспортуються у вигляді окремих функціональних модулів високої заводської готовності, що мають зручні для транспортування габарити. Конструкція модулів дозволяє швидко змонтувати їх в місці експлуатації в єдину цільну будівлю.

Приклад схеми розміщення обладнання:

КТПБМ виконано згідно ГОСТ-14695.
Вид кліматичного виконання У1  згідно ГОСТ 15150-69.
КТПБМ  виготовляються згідно  ТУ У 31.2-31789596-004:2008.

Приклад запису позначення тип виконання:
Двотрансформаторна КТПБМ потужністю 1000кВА
з кабельним вводом ВН 10кВ та кабельними виводами НН 0,4кВ: КТПБМ – 2х1000 – 10/0,4 – К/К – У1
